智能渦街流量計系列之分體式蒸汽流量計采用卡門渦街原理制造，具有測量精度高、量程比寬、功耗低、結構簡單牢固、安裝方便、操作簡單、壓力損失小、免現場調試等優點，是目前比較理想的蒸汽計量儀表。

分體式蒸汽流量計產品優勢：

▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

▲安全防爆，適用于惡劣環境。

▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

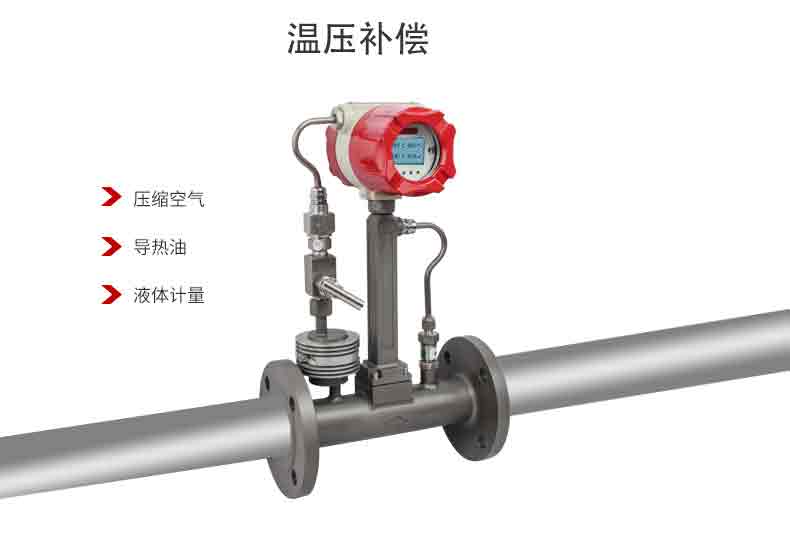

▲溫壓補償一體化設計。

▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

▲同時顯示流量值與累計流量值，不必輪流切換。

▲采用抗振探頭，有效消除外界振動影響。

▲電路采用表面貼裝工藝，結構緊湊，可靠性高。

▲采用分體式信號轉換器，電纜最長10米。

▲量程比寬達20:1。銷售熱線：400-318-3608,18917903276

▲整體結構設計合理，動態測量范圍寬，壓力損失小。

▲分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。

▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

分體式蒸汽流量計主要技術參數：

l測量介質： 蒸汽；

l應用場合： 所有生產和使用蒸汽的現場；

l最高介質溫度：350℃（電容式可以達到400℃）；

l最高工作壓力：1.6MPa～25MPa；

l準確度：1.0級、1.5級；

l防爆等級：ExdIIBT4；

l防護等級：普通型IP65，潛水型IP68；

l環境溫度：-40℃～+55℃；

l本體材質：1Cr18Ni9T i（其它材料協議）；

l允許振動加速度：壓電式0.2g，電容式1.0-2.0g；

分體式蒸汽流量計連接方式及規格：

l內/外螺紋連接式：DN15～DN50；

l卡箍式：DN15～DN50；

l卡裝夾持式、法蘭連接式：DN15～DN300；

l簡易/球閥插入式：DN200～DN2000。

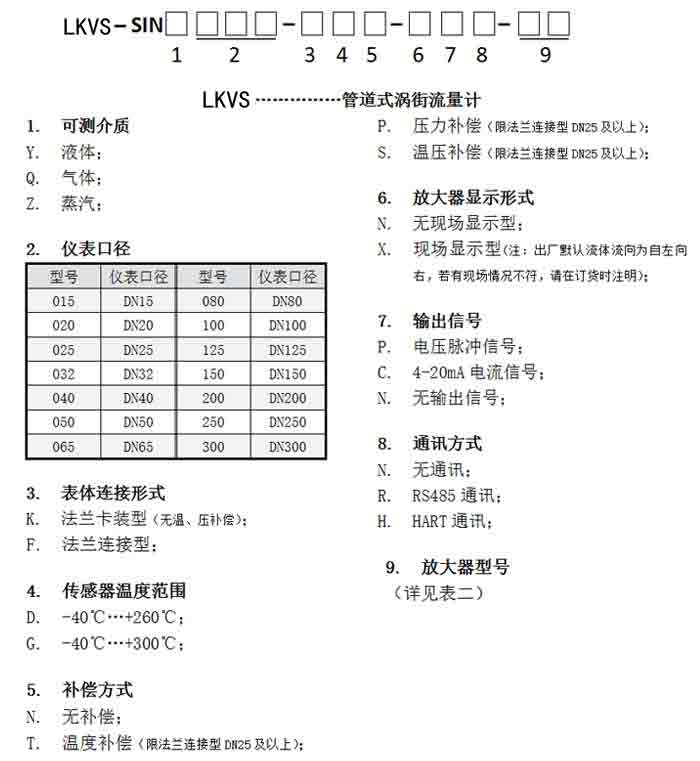

分體式蒸汽流量計選型建議：

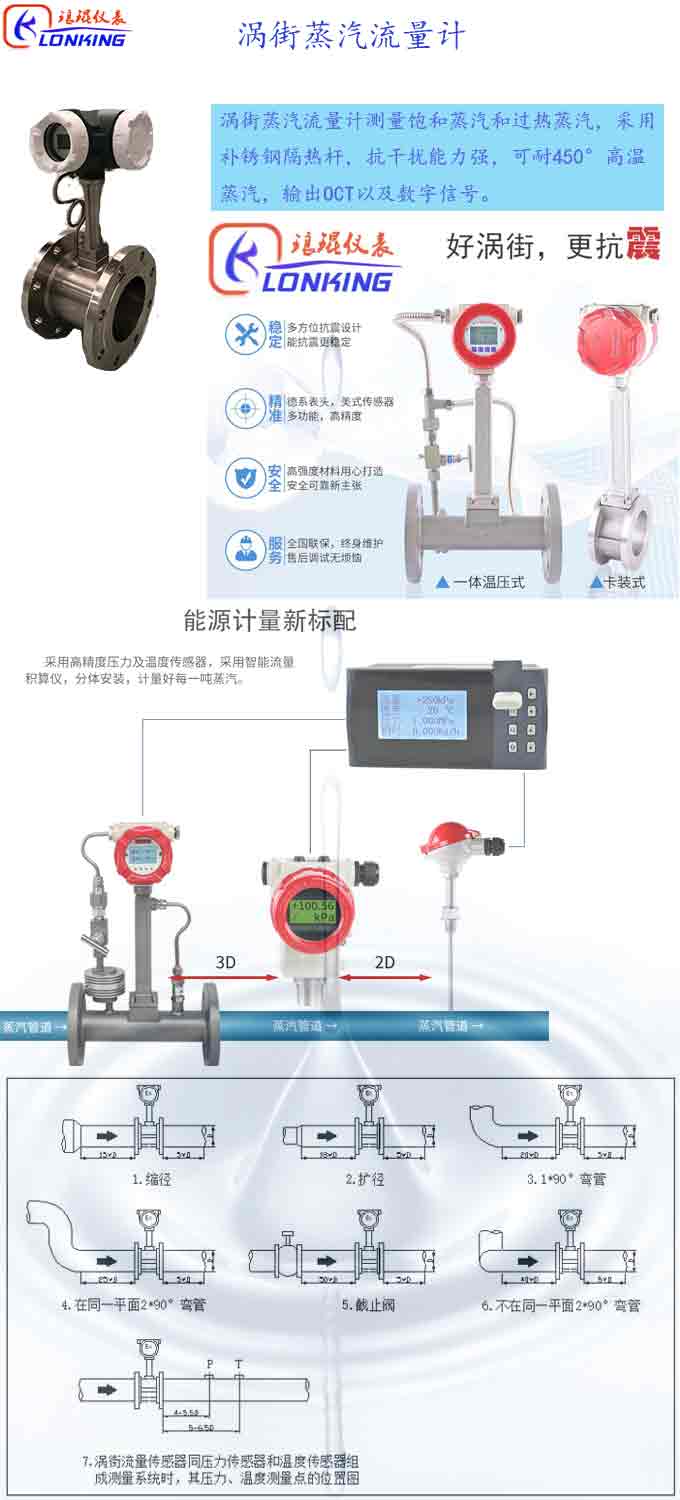

      根據智能渦街流量計系列之分體式蒸汽流量計的結構特點，分類為一體式和分體式兩種。

      一體式測量飽和蒸汽時，集渦街流量傳感器、溫度傳感器（或壓力傳感器）和顯示儀于一體，具有智能溫度（或壓力）補償功能，自帶3.6V高能鋰電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用）供電，就地液晶顯示介質溫度（℃）【或工作壓力（MPa）】、瞬時質量流量（Kg/h）和累計質量流量（Kg）。

      一體式測量過熱蒸汽時，集渦街流量傳感器、溫度傳感器、壓力傳感器和顯示儀于一體，具有智能溫度、壓力補償功能，自帶3.6V高能鋰電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用）供電，就地液晶顯示介質溫度（℃）、工作壓力（MPa）、瞬時質量流量（Kg/h）和累計質量流量（Kg）。

      分體式測量飽和蒸汽時，由渦街流量傳感器、溫度傳感器（或壓力傳感器）和智能流量顯示積算儀三部分組成，具有智能溫度（或壓力）補償功能，由智能流量顯示積算儀遠程顯示介質溫度（℃）【或工作壓力（MPa）】、瞬時質量流量（Kg/h）和累計質量流量（Kg）。

      分體式測量過熱蒸汽時，由渦街流量傳感器、溫度傳感器、壓力傳感器和智能流量顯示積算儀四部分組成，具有智能溫度、壓力補償功能，由智能流量顯示積算儀遠程顯示介質溫度（℃）、工作壓力（MPa）、瞬時質量流量（Kg/h）和累計質量流量（Kg）。

      需要特別指出的是，當只要求測量工況體積流量時（我們將其定義為普通型，通常適用于介質溫度和工作壓力基本恒定的場合），無論是一體式還是分體式，均不具有智能溫度、壓力補償功能，也無溫度傳感器和壓力傳感器的配置，此時只顯示瞬時工況體積流量（m3/h）和累計工況體積流量（m3）。

分體式蒸汽流量計測量范圍：

    為了方便選型，我們將蒸汽的工況體積流量簡單的定義為工作狀況（實際介質溫度和工作壓力）下的體積流量。

注：表中（200）-（1000）口徑為插入式
