智能電磁流量計如何正確選擇安裝點

2019-07-31 11:48:31

 1、選擇充溢液體的直管段,如管路的垂直段(流向由下向上為宜)或充溢液體的程度管道(整個管路中最低處為宜),在裝置與測量過程中,不得呈現非滿管狀況;

2、測量位置應選在上游大于5D和下游有3D直管段處;

3、測量點選擇應盡可能遠離泵,閥門等設備,防止其對測量的干擾;

4、測量點選擇應盡可能遠離大功率電臺,強磁場干擾源等 。

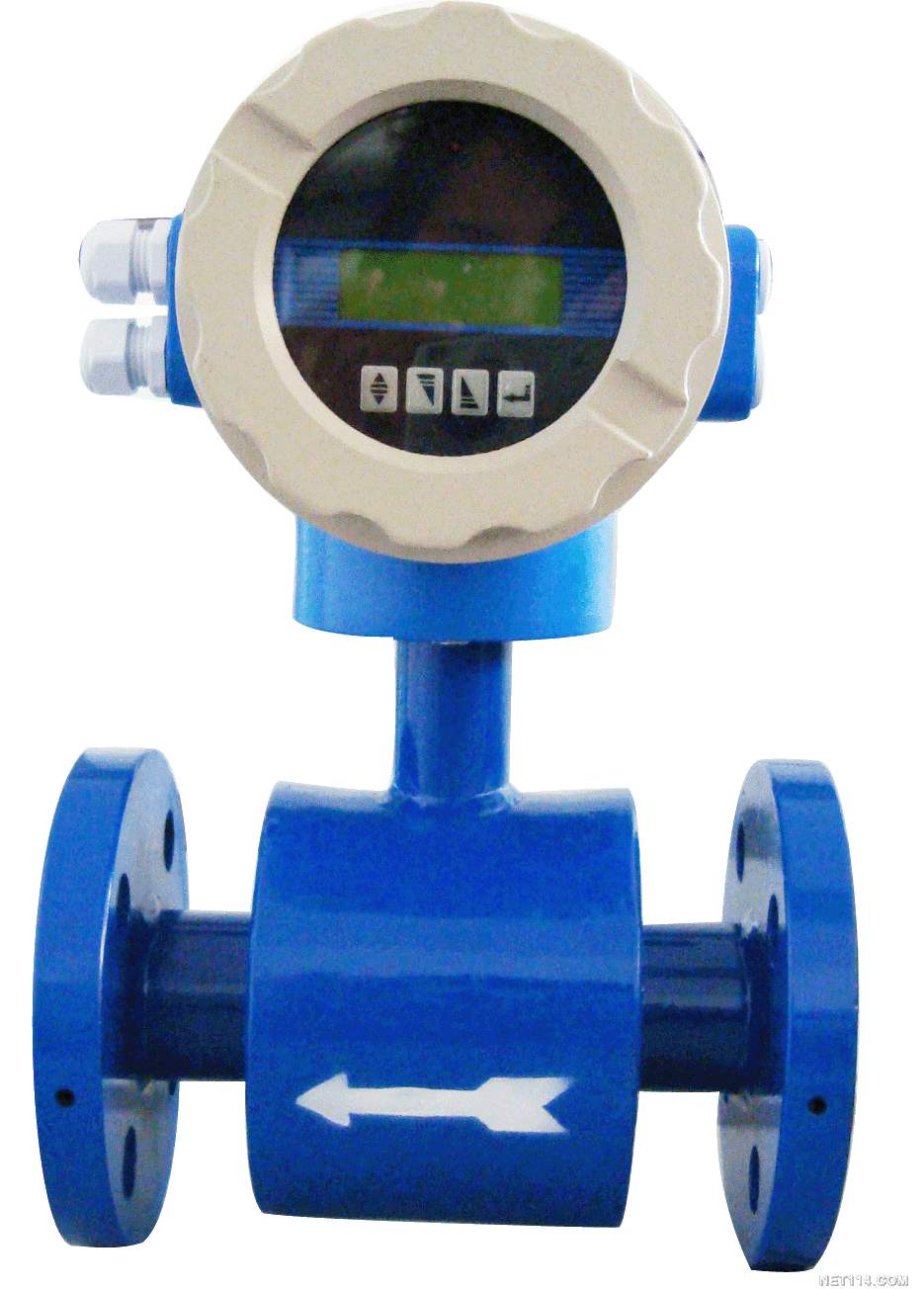

智能電磁流量計測量原理是法拉第電磁感應定律，傳感器主要組成局部是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。該產品主要用于測量封鎖管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。智能電磁流量計普遍應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建立等范疇。智能電磁流量計傳感器與大局部轉換器都需求現場裝置，特別是傳感器，直接與工藝管道銜接，與被測流體接觸，工作條件和環境都比擬惡劣。為了使儀表能正常運轉，應選擇適合的裝置環境。

一、智能電磁流量計傳感器裝置環境的選擇:智能電磁流量計傳感器外殼防護等級普通是IP65(國標GB 4208外殼防護等級──防塵防噴水級)，裝置環境的主要請求是：傳感器應裝置在枯燥通風的中央，防止?jié)駶櫋⑷菀追e水受淹的場所，還應盡量防止陽光直射和雨水直接淋澆。應盡可能防止裝在四周環境溫渡過高的中央。一體型構造的智能電磁流量計還受制于電子元器件的運用溫度，其運用環境溫度要低些。裝置傳感器的管道上應無較強的漏電流，應盡可能地遠離有強電磁場的設備，如大電機、大變壓器等，以免惹起電磁場干擾。裝置傳感器的管道或空中不應有激烈的震動，特別是一體型儀表。裝置傳感器的地點要思索工作人員現場維修的空間。

二、智能電磁流量計轉換器裝置環境的選擇:轉換器作為現場指示用的現場裝置儀表，它的裝置場所普通應選擇：四周環境溫度在-10～45℃之間；空氣的相對溫度≤85％；裝置地點無激烈震動；四周空氣不含有腐蝕性氣體；轉換器應盡量裝置在室內。裝置在室外時，還應采取防日曬雨淋的措施。
